辦公家具板式結構以及板部件要求介紹

板式結構

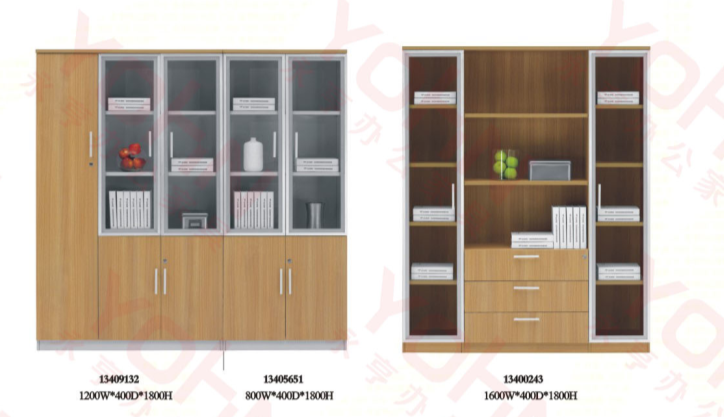

成品圖

辦公家具由板狀部件連接構成。并由板狀部件承受荷載及傳遞荷重。這種結構簡化了結構和加工工藝，有利于機械化和自動化生產而被廣泛應用。

板式辦公家具的結構應分為板部件本身的結構和板部件之間的連接結構。

結構圖

對板部件的基本要求:

   1、能承受一定的荷重，有一定的厚度，在裝置連接件時不影響自身的強度，

   2、要求板部件平整，不變形，板邊光潔。

   目前板部件多采用人造板，一般板厚為18—25mm。

板部件之間的連接，依靠緊固件或連接件，采用固定   或拆裝的連接方式。

板件之間連接必須具有足夠的強度而使家具不產生搖擺、變形，保證門、抽屜等的正常開啟使用。

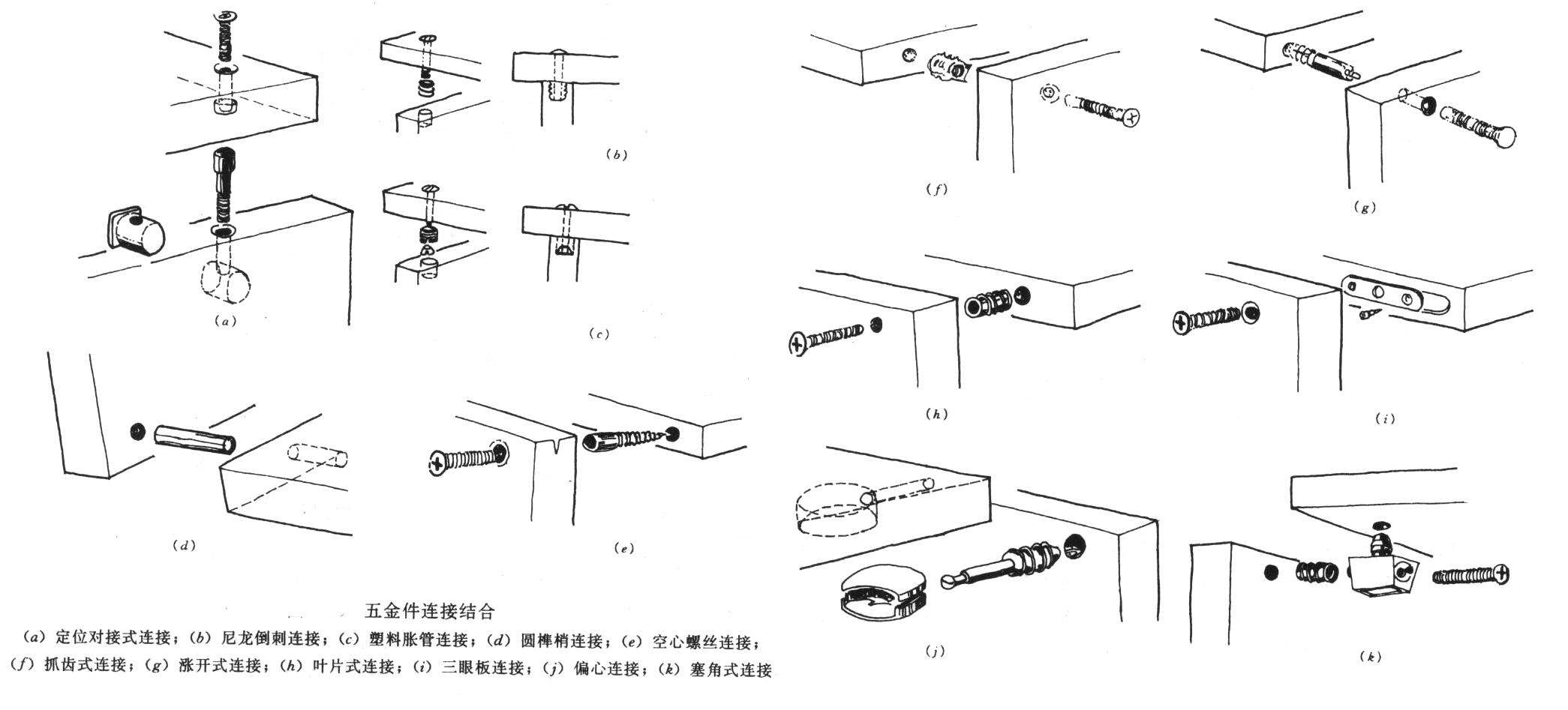

連接圖

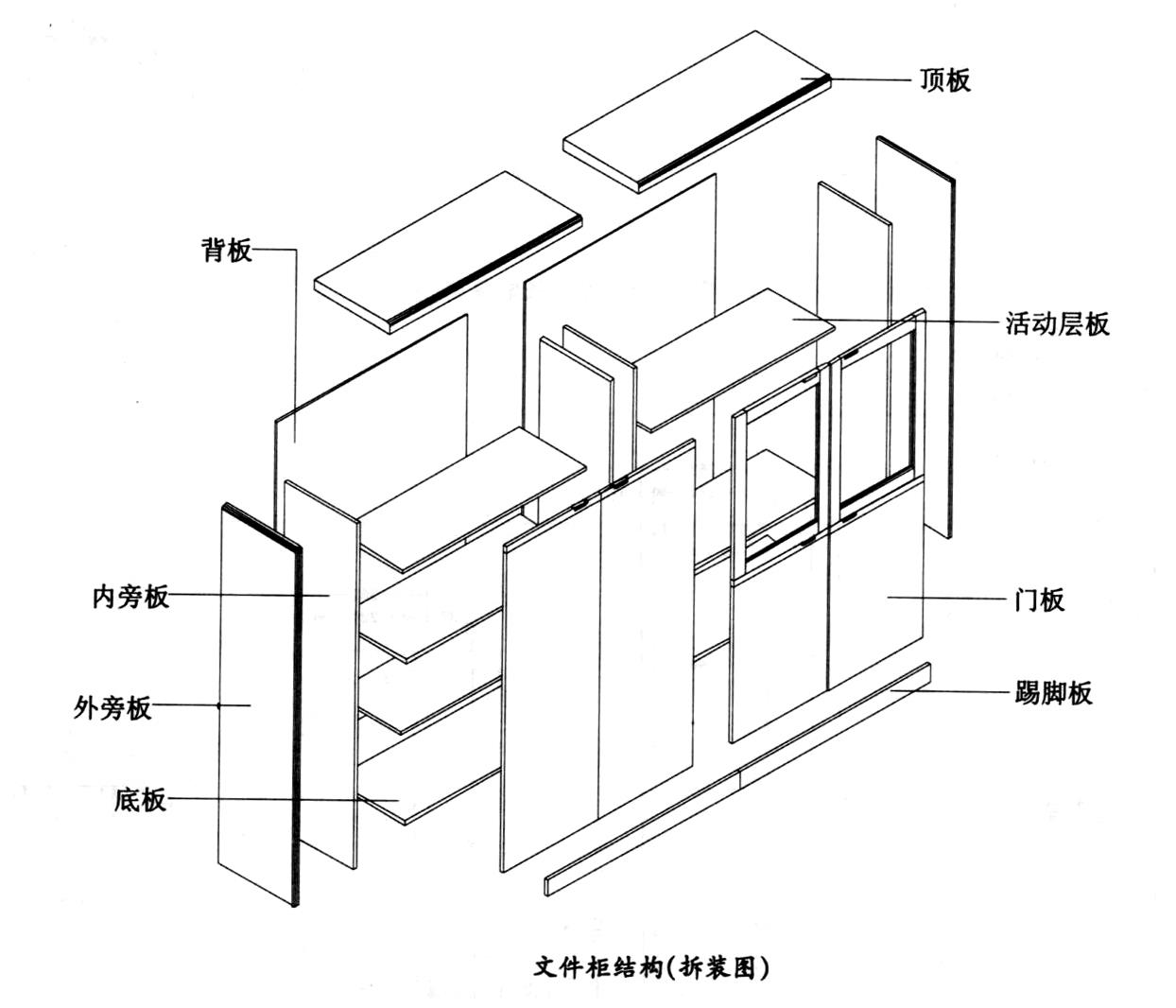

拆裝圖
